1、概述

　　油井作业中有一个重要工作内容就是采集、获取抽油机的功图，即光杆示功图，通过示功图分析来判断抽油机工况，包括故障情况、抽油效率等等，此工作是油田运行管理的一个基本依据。

　　目前油田进行功图采集存在的一个主要问题是需要现场人工参与。一个油田方圆百千平方公里，由于抽油机井分布点多面广，巡井的值班人员工作强度大，效率低，对故障井往往难以及时发现，从而延误了故障诊断时间和起泵时间，影响生产效率。

　　本产品作为反映油田抽油机示功图及油量的自动化新型产品，在系统安装后，油田管理人员在机房内就可以实时掌握整个藏区内抽油机工作情况及产量，本系统可以全天候数据采集，避免油井无效生产，节约能源，并能对电泵与抽油机状况、油井生产参数进行分析和提示，提高油井生产效率。从而解决目前人工采集参数不及时、精度低的问题，可以实现油井工作状态的远程监控，达到油井生产管理数字化、自动化、网络化的目标，提高油井生产效能。

　　2、功能介绍

　　QH-101G系列一体化功图传感器采用实时采集信号，数据定时上传到RTU或监控主机，该传感器满足以下功能：

　　·无线配置：可通过RTU进行无线配置，自动搜寻网络，主动通信；

　　·定时上报：可通过RTU设置传感器采集周期，周期范围在0~3600s；

　　·通信传输：支持多种通信方式Zigbee、GPRS、专用模块;

　　·野外工作：太阳能电池双供电，适合野外作业；

　　·误差修订:仪表具有在线校正误差功能,同时校正参数可做为系统参数上报.,仪表使用更灵活方便。

　　3、产品结构及原理

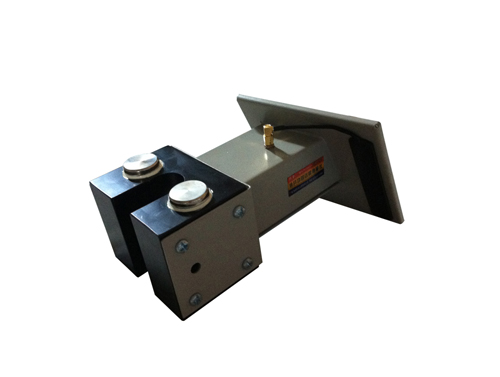

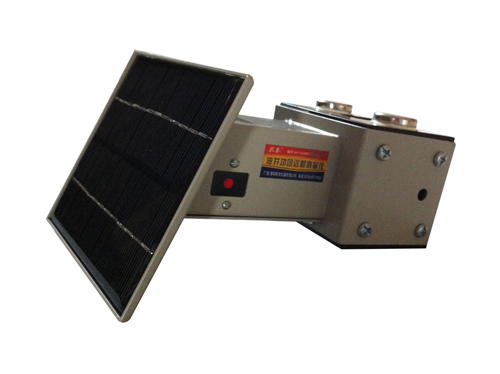

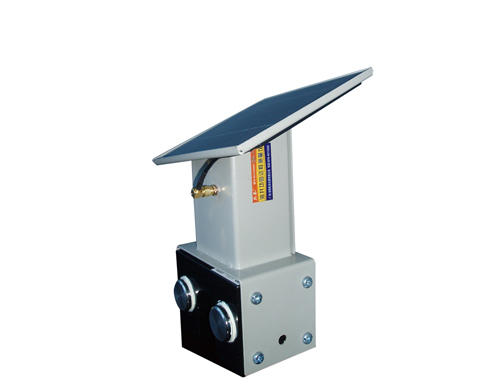

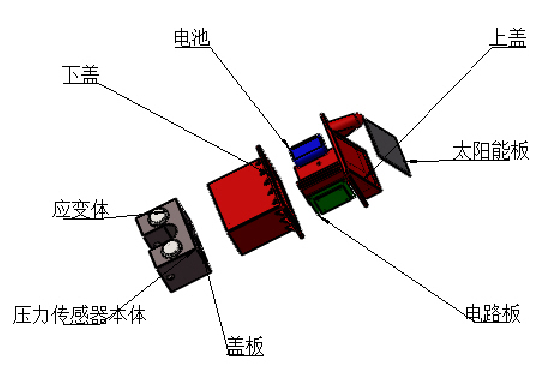

图：产品外观及结构

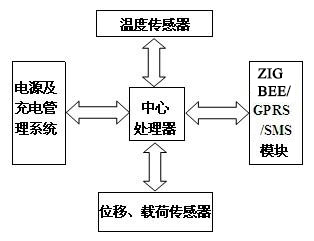

　　终端是以低功耗微控制器为核心通过A/D采集位移、载荷、环境温度数据并进行功图计算，加密后把功图数据通过RS232总线传输给无线发送模块，再无线发往数据库

图：产品内部构成

　　4、技术指标

　　该装置能够野外长年免维护独立工作，达到的技术指标如下：

　　·载荷：0 ～ 150kN　 ±0.5％F.S；

　　·冲程：1~11m   ±1％F.S；

　　·冲次：1~12   ±1％F.S；

　　·温度：－40～75℃；

　　·数据处理容量，不***；

　　·体积：高13cm，宽11cm，长11cm；

　　·采用隔热，防水外壳，能够适应恶劣的油井现场环境；

　　·功图采集周期可远程控制，休眠时间0~3600s可调；

　　·冲程、冲次自适应；

　　·防爆认证：EXibⅡBT4

　　5、质量保证

　　质保期：1年 ；

　　产品寿命：大于5年；

　　维修校准周期：1年；

　　本产品符合行业标准：石油天然气行业标准SY/T5864-93《抽油机井示功图测试》。

　　本公司企业标准：Q/LYQH01-2011《QH101系列抽油机井示功图远程监测系统》

　　6、安装说明

　　一体化功图仪安装在悬绳器上，将传感器放入其中，然后插入螺栓，固定。

　　一体化功图仪的安装，需保证悬绳器平整，毛辫子足够长；

　　安装后加载时需缓慢操作，防止功图上的压力传感器超载损坏。

　　7、注意事项

　　1、存储条件

　　·一般存储条件

　　·环境温度：-25℃~+55℃

　　·相当湿度：≤85%

　　·需要定期晒太阳，保证仪表长期存储电量

　　2、安装条件

　　·避免仪表安装时跌落，损坏天线；

　　·仪表天线在安装时要与金属材质物体保持在200mm距离，保障通信质量。

　　8、订货须知

　　1、根据实际情况选购适合抽油杆直径的功图仪；

　　2、选购适合环境温度的传感器；

　　3、确定通信协议的适配传感器。

　　9、联系方式

　　公司：洛阳乾禾仪器有限公司

　　地址：洛阳高新区火炬创业园A座4楼

　　电话：0379-65112067
